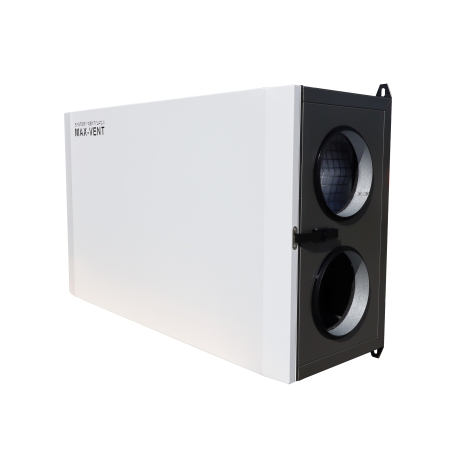

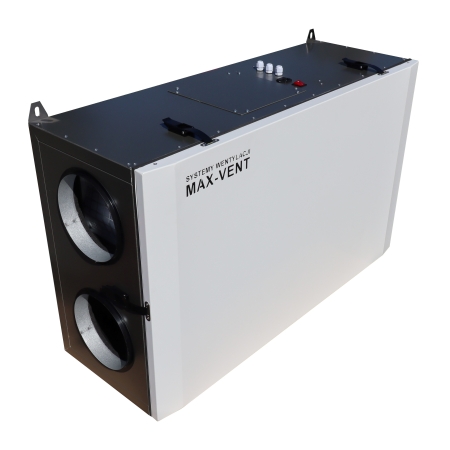

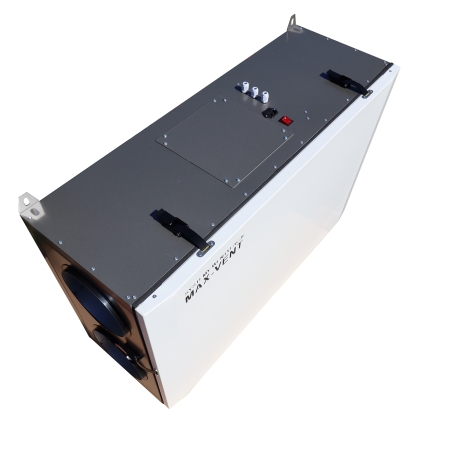

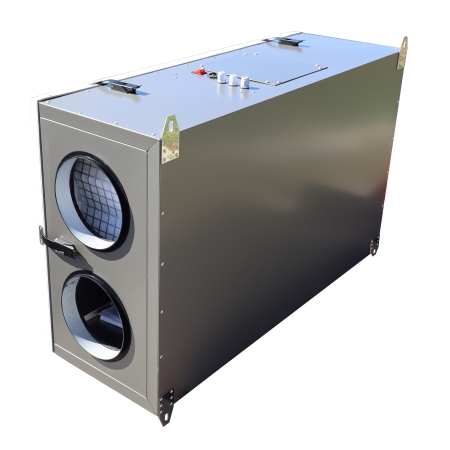

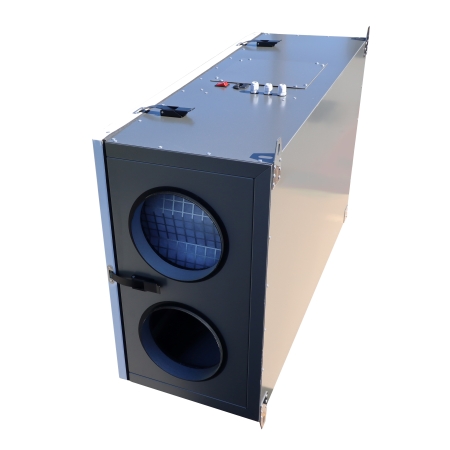

Centrala wentylacyjna rekuperator Alicja 420/200 Centrala spełnia wymagania WFOŚiGW dotyczące programu Czyste Powietrze.
Zawiera:
Wentylator "EC" o wydajności maksymalnej do 680m3/h niemieckiej firmy.
Wbudowany jonizator.
Średnica króćca 200 mm.
Obroty maksymalne 2400 obr/min.
Filtry klasy G4.
Rekuperator przeciwrądowy wyciągany, łatwy do mycia.
Sprawność rekuperatora od 65% do 92% (parametr zależy od różnicy temperatur przepływu).
Moc urządzenia od 20 do 200W.
Wbudowany system oczyszczacza powietrza (mikrocząstek).
System antyelektrostatyczny.
Obudowa wykonana z blachy 0,7 mm alum-cynk.
Grubość izolacji 30 mm (3 cm).
Izolacja akustyczna.
Izolacja cieplna kominkowa, odporna na wysokie temperatury, z płaszczem aluminiowym.
Odpływ skroplonej wody.
Bardzo dobry stosunek ceny do jakości.
Regulator prędkości obrotowej.
Temperatura pracy od -25 do 50 st. C.
Bardzo dobry stosunek ceny do jakości.
Sterownik - panel dotykowy.
PRODUKT POLSKI Firma ECS posiada ponad 14 letnie doświadczenie w produkcji urządzeń dla przemysłu, produkuje dla największych firm renomowanych , międzynarodowych.
Każdy model centrali wentylacyjnej powstaje w oparciu o przemyślane rozwiązania i sprawdzoną technologię. Filtr- wkład wykonany jako włóknina klasy G4 Nie musisz kupować drogich filtrów !!!. Można łączyć kilka filtrów np G4+F9+H14 ps smog zostanie zniwelowany w 80-90%
DO KAŻDEJ CENTRALI DOKŁADAMY STEROWNIK

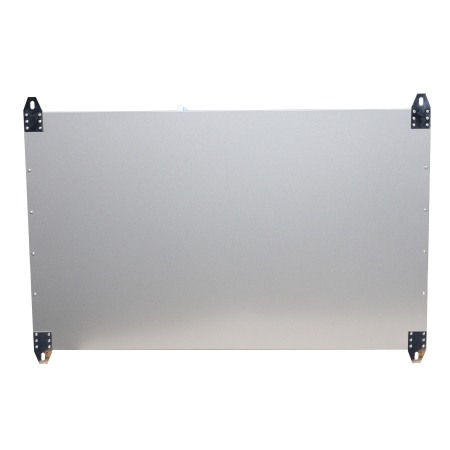

Obudowa Obudowa wykonana jest z cienkich blach alum cynk obustronnie ocynkowanych, które są specjalnie kształtowane na obrabiarkach numerycznych i montowane na stałe przy pomocy nitów ocynkowanych tworząc sztywną samonośną konstrukcję. Materiał alum cynk zapewnia to doskonałą ochronę powierzchni które mają kontakt z powietrzem wentylacyjnym oraz uszczelnia wszystkie elementy obudowy. Pod względem akustycznym i termicznym, obudowa zabezpieczona jest 30 milimetrową warstwą wełny Zadaniem jonizatora jest naturalne oczyszczenie powietrza z nieczystości, takich jak: roztocza, bakterie beztlenowe, kurz dym papierosowy, pyłek kwiatowy itp. System wentylacji z rekuperacją umożliwia nawet 8-krotne obniżenie strat ciepła wentylacyjnego.
Jony ujemne pomagają:
zabijać bakterie, wirusy i grzyby
ułatwić oddychanie
oczyszczać i odświeżać powietrze
przyśpieszać odpoczynek
wzmaga koncentrację
pomaga w nauce
polepsza kondycję
Filtr:
włóknina G4 (wywiew i nawiew)
bardzo tanin filtr możliwość wymiany samej włókniny koszt 2-4 zł
możliwość konfiguracji dowolnej filtra od G1 do U15 (filtry stosowane na sali operacyjnej)
możliwość łączenia kilku filtrów jednocześnie
praca przemysłowa
Sterowanie:
możliwość sterowania w obiektach o Inteligentnych instalacjach
możliwość dopasowania optymalnych parametrów pracy wentylatora
Specyfikacja:
Wydajność: 420 m3/h (w zależności od zastosowanego filtru)
Wydajność centrali: 420 m3/h
Moc: od 30W do 200W
Ciśnienie: do 500Pa
Wydajność wentylatorów "EC": 2x680 m3/h
Napięcie: 230 V, 50 Hz
Sprawność odzysku ciepła: od 65% do 92%
Obroty silnika: 2400 obr/min
Poziom hałasu: 24-40 dB/(A) na odległość 3m
Maksymalna temperatura pracy: do 45°C
Materiał obudowy: blacha aluminiowo-cynkowa o grubości 0,7 mm
Izolacja: wełna 30 mm
Filtr nawiewu: G4
Filtr wyciągu: G4
Średnica króćców: 200 mm
Sprawność rekuperatora: do maksymalnie 95%
Typ rekuperatora: przeciwpowrotny, wykonany z tworzywa
Waga: około 50 kg (jakość musi ważyć, porównaj z innymi produktami tej klasy)
Wymiary: 400x850x1100 mm
Panel dotykowy
Sterownik umożliwia:
pomiar temperatur
regulacje siły nawiewu
sterowanie by-pass
ustawianie harmonogramu
sterowanie nagrzewnicą
załączanie sterowania GWC
konfiguracja sterowania chłodnicą wtórną
załączenie nagrzewnicy wstępnej
wybór koloru tła
sygnalizacja zabrudzonego filtra
tryb pracy kominkowej
automatyczne czasowe osuszanie wymiennika
integracja z centralą alarmową i systemami automatyki
programowane strefy zegarowe
sterowanie nagrzewnicą, chłodnicą freonową- możliwość podłączenia klimatyzacji
itd......

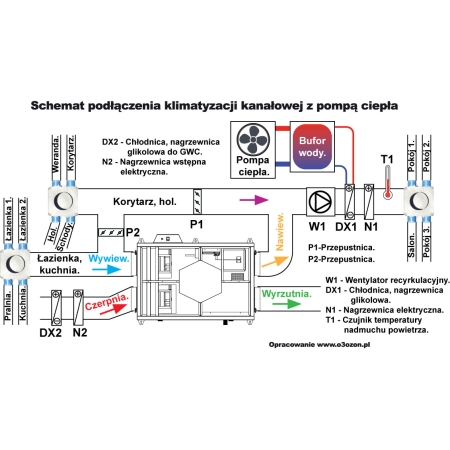

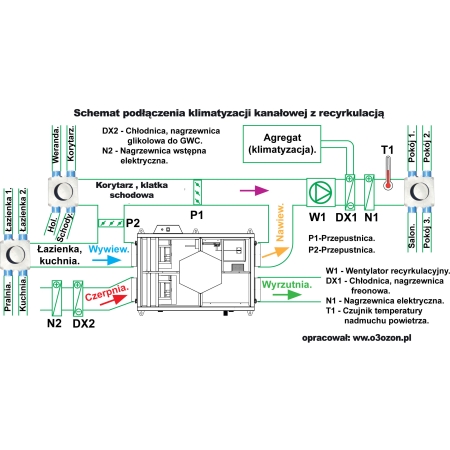

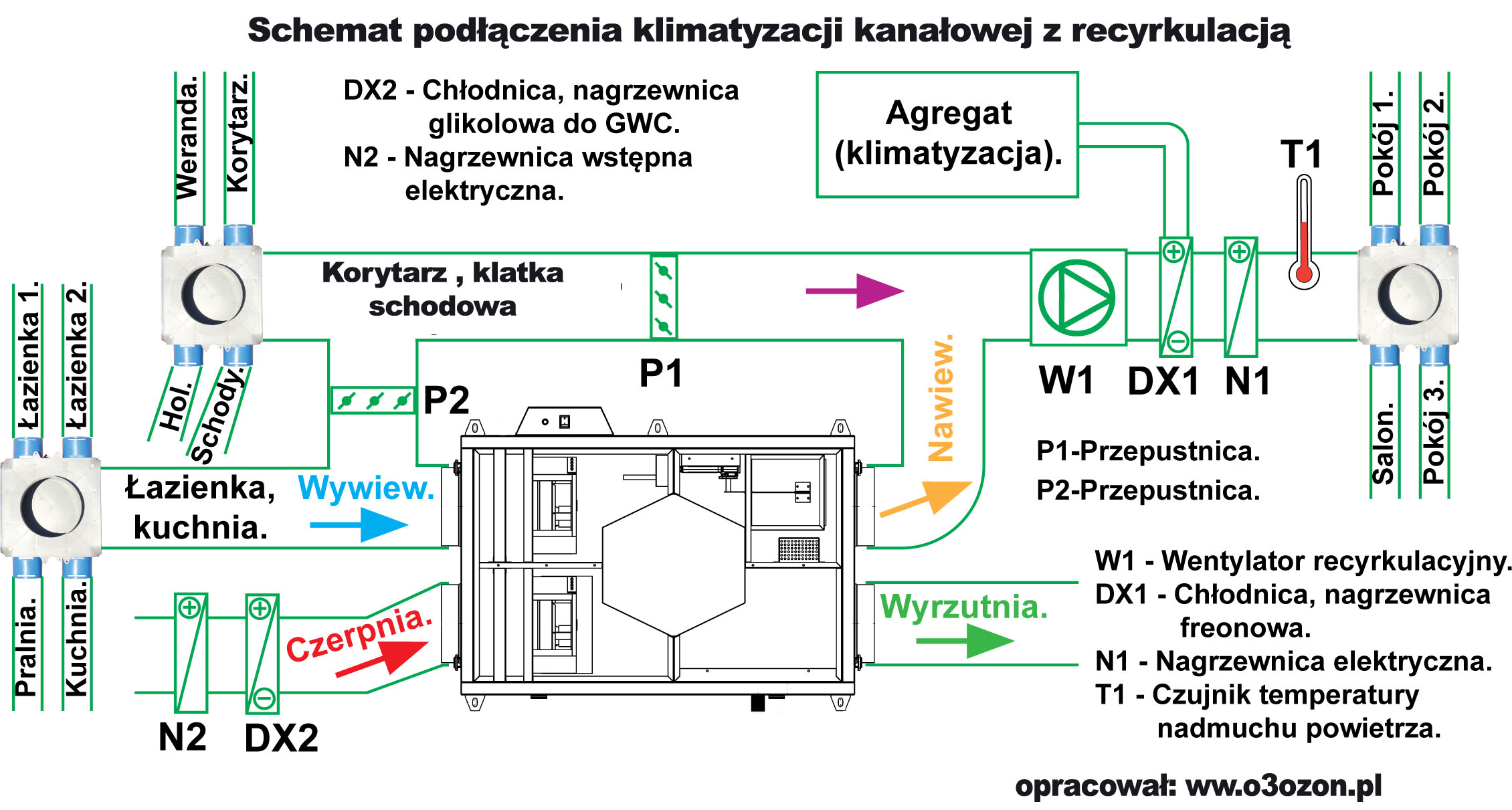

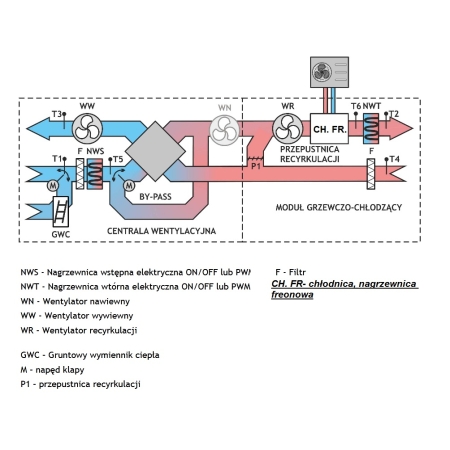

UKŁAD STEROWANIA KLIMATYZACJĄ MOŻLIWY DO REALIZACJI ZA POMOCĄ CENTRALI CWPP420/200

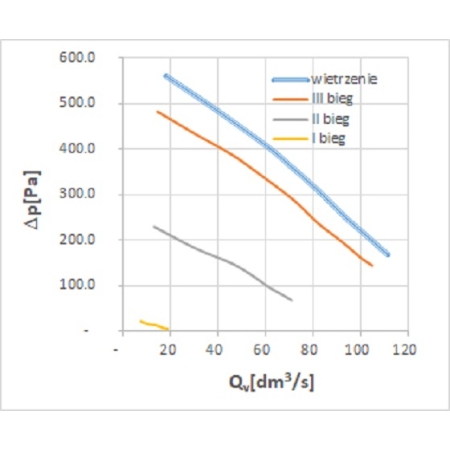

CHARAKTERYSTYKA SPRĘŻU

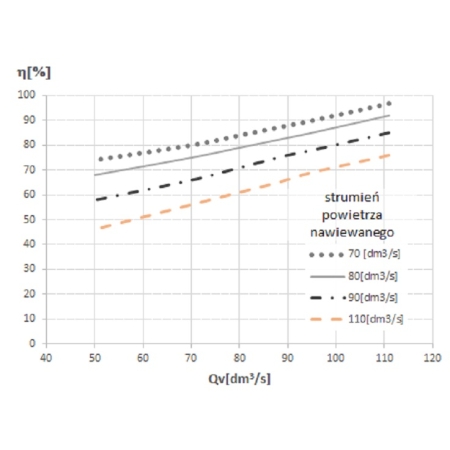

CHARAKTERYSTYKA SPRAWNOŚCI
ZDJĘCIA MENU Z OPISEM ICH MOŻLIWOŚCI

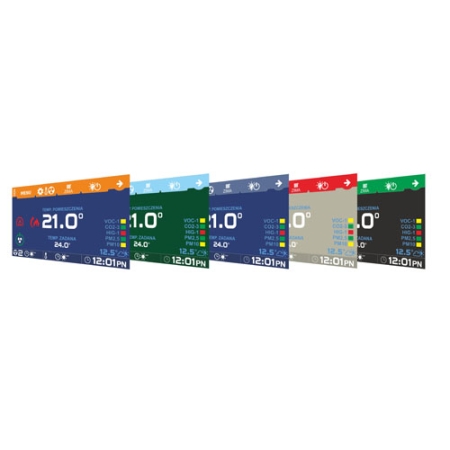

Do wyboru jest paleta umożliwiająca zmianę kolorystyki tła, ramek oraz przycisków razem z ich stylem. Poniżej znajdują się przykłady różnych kombinacji kolorów i typów przycisków.

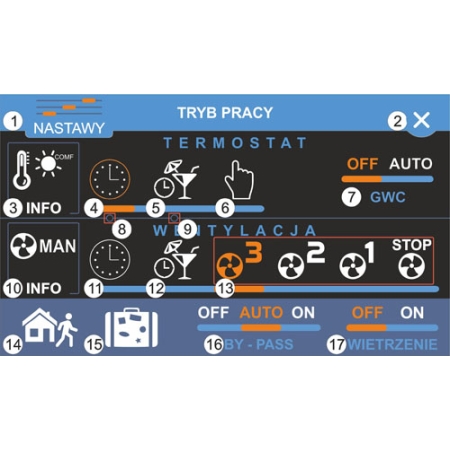

1: Przejście do nastaw termostatu i wentylacji. Szczegółowy opis znajduje się w rozdziale 6.1
2: Powrót do ekranu głównego
TERMOSTAT Obsługa termostatu jest możliwa po wcześniejszym włączeniu opcji
3: Przejście do ekranu informacyjnego termostatu
4: Praca z harmonogramem
5: Praca świąteczna
6: Praca ręczna
7: Załączenie GWC w trybie pracy automatycznej lub wyłączenie. Obsługa GWC jest możliwa po wcześniejszym włączeniu opcji
8: Kliknięcie powoduje ustawienie jednoczesnej pracy z harmonogramem dla termostatu i wentylacji
9: Kliknięcie powoduje ustawienie jednoczesnej pracy świątecznej dla termostatu i wentylacji
WENTYLACJA: Obsługa wentylacji jest możliwa po wcześniejszym podłączeniu modułu AERO
10: Przejście do ekranu informacyjnego wentylacji
11: Praca z harmonogramem
12: Praca świąteczna
13: Ręczny wybór biegu pracy wentylacji, gdzie 3 oznacza największą prędkość, STOP oznacza wyłączenie wentylatorów
14: Załącza program POZA DOMEM (NANO1)
15: Załącza program URLOPOWY
16: Przełącza BY-PASS w tryb pracy automatycznej, stale go zamyka lub otwiera
17: Przełącza wentylację w tryb wietrzenia. Opcja jest niewidoczna przy załączonym trybie POZA DOMEM (NANO1) lub URLOPOWY.

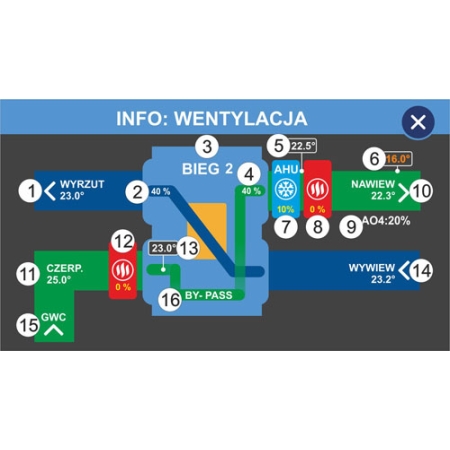

1: Temperatura wyrzutu
2: Obroty wentylatora wyrzutowego
3: Bieg pracy wentylacji
4: Obroty wentylatora nawiewnego
5: Temperatura za AHU Kit (Schematu 2)
6: Wyliczona temperatura nawiewu
7: AHU Kit (tylko Aero 4, po włączeniu funkcji) lub chłodnica (po włączeniu funkcji)
8: Nagrzewnica wtórna (po włączeniu funkcji)
9: Obroty AO4
10: Temperatura nawiewu
11: Temperatura czerpni
12: Nagrzewnica wstępna (po włączeniu funkcji)
13: Temperatura za nagrzewnicą wstępną (po włączeniu funkcji lub podłączeniu czujnika T5)

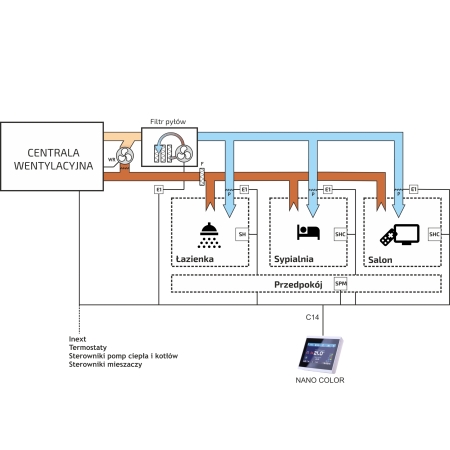

Podstawowym celem sterowania strefowego w rekuperacji jest zapewnienie optymalnego poziomu wymiany powietrza w każdej strefie pomieszczenia zgodnie z jej indywidualnymi wymaganiami. Sterowanie strefowe pozwala na dokładniejsze dostosowanie przepływu powietrza w odpowiednich ilościach i czasach.Podstawowymi elementami sterowania strefowego w rekuperacji są:
Czujniki wilgotności: Montowane w pomieszczeniach, które wymagają większej wentylacji ze względu na wyższą wilgotność (np. łazienki i kuchnie). Czujniki te monitorują wilgotność powietrza i informują system rekuperacji, który może dostosować poziom przepływu powietrza w tych strefach.
Czujniki CO2: Mierzą poziom dwutlenku węgla (CO2) w powietrzu, który jest wskaźnikiem jakości powietrza wewnętrznego i poziomu zanieczyszczenia. Wysoki poziom CO2 wskazuje na potrzebę większej wymiany powietrza, dlatego rekuperator może odpowiednio dostosować przepływ w strefach z większą liczbą osób (np. salon lub biuro).
Czujniki temperatury: Czujniki te monitorują temperaturę w różnych strefach pomieszczenia. Dzięki temu system rekuperacji może dostosować temperaturę powietrza dostarczanego do poszczególnych stref, zapewniając komfort termiczny w każdej z nich.
Czujniki jakości powietrza:Czujniki mogą mierzyć poziomy małych i większych cząstek zawieszonych w powietrzu, które mogą wpływać na jakość powietrza i zdrowie.Na podstawie tych pomiarów system rekuperacji, który może uruchomić wietrzenie w tych strefach.
Dzięki sterowaniu strefowemu w rekuperacji możliwe jest osiągnięcie lepszej efektywności energetycznej, komfortu mieszkańców oraz zapewnienie zdrowego i czystego powietrza wewnątrz pomieszczeń. Optymalizacja wymiany powietrza w poszczególnych strefach pozwala również zaoszczędzić energię i zmniejszyć koszty eksploatacji budynku.
21 Zegar. Naciśnięcie wywołuje ekran ustawiania daty i godziny
Zobacz prezentację systemu MAX-VENT gen2 , bardzo łatwo go zamontujesz, a z kanału na youtube Piotr Paruszewski nauczysz się jak robić rekuperację, jak zamontować urządzenia, jak dobrać , jak zaprojektować wentylację z rekuperacją i klimatyzacją kanałową--- ps nie jest to trudne, zobacz i przekonaj się sam
Zobacz źródło wiedzy naucz się nowego zawodu, na kanale są dziesiątki filmów, setki porad od osoby z 20 letnim doświadczeniem, znajdziesz kompendium wiedzy o wentylacji, rekuperacji itd...

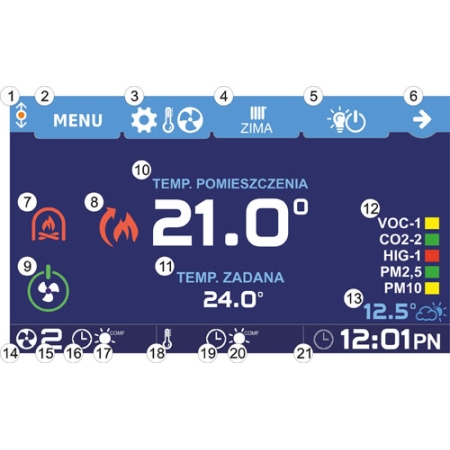

Specyfikacja:
1 Sygnalizacja komunikacji cyfrowej za pomocą protokołu C14. Migająca pomarańczowa kropka oznacza komunikację.
2 Przycisk menu.
3 Przycisk trybu pracy. W zależności od konfiguracji pojawi się jeden z poniższych symboli:
Praca bez termostatu i wentylacji. Ustawienie domyślne
Praca z termostatem
Praca z wentylacją
Praca z termostatem i wentylacją
4 Przycisk trybu pracy instalacji. W zależności od konfiguracji pojawi się jeden z poniższych symboli:
Praca zimowa – z ogrzewaniem
Praca letnia – bez ogrzewania i bez chłodzenia. Ustawienie domyślne.
Praca z chłodzeniem
5 Sterowanie dodatkowym modułem EX4.
6 Przycisk ekranu wykrytych urządzeń (obsługa dodatkowych urządzeń)
7 Tryb pracy z kominkiem. Wymagane podłączenie modułu wentylacji i aktywacja trybu. Szczegółowy opis znajduje się w rozdziale 9.
Załączona praca z kominkiem. Ustawienie domyślne.
Wyłączona praca z kominkiem.
8 Symbole pojawiają się dla włączonej pracy termostatu z ogrzewaniem i/lub chłodzeniem. Dodatkowo w parametrze 16.5.16 musi być wybrana opcja POMIESZCZENIA.
9 Przycisk załączania/wyłączania wentylacji. Wymagane włączenie w parametrze 16.5.13
10 Aktualny odczyt informacji skonfigurowanej w parametrze 16.5.16
11 Aktualna nastawa zadanej temperatury pomieszczenia. Wymagane załączenie pracy termostatu w parametrze 16.5.11 (Ogrzewanie, Chłodzenie, Ogrzewanie+Chłodzenie)

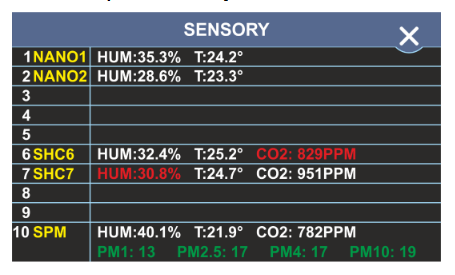

12 Jakość i wilgotność powietrza. Po naciśnięciu pojawia się ekran na którym można odczytać szczegółowe parametry powietrza. Odczyt dostępny po podłączeniu czujników. Szczegółowy opis znajduje się w rozdziale 11
13 Po naciśnięciu pojawia się ekran z wykresem zmian temperatury zewnętrznej w ciągu ostatnich 24 godzin z uwzględnieniem zanotowanych temperatur minimalnej i maksymalnej w tym czasie. W przypadku braku czujnika temperatury zewnętrznej informacja nie wyświetla się. Temperatura zewnętrzna pobierana jest z innych regulatorów, np. AERO lub kotłów.
14 Aktualny stan pracy wentylacji.
15 Aktualny bieg wentylacji. Wyświetlanie „WYŁĄCZONA” oznacza wyłączenie wentylacji przy użyciu przycisku 9.
16 Aktualny tryb pracy wentylacji (z harmonogramem, świąteczny, ręczny)
17 Aktualna strefa pracy (komfort, eco, poza domem, urlop)
18 Aktualny stan pracy termostatu (z harmonogramem, świąteczny, ręczny)
21 Zegar. Naciśnięcie wywołuje ekran ustawiania daty i godziny
